토양세척 플랜트를 현장에 도입하거나 반출정화시설을 설계할 때 가장 핵심적인 기술 과제는 대상 토양에서 과연 얼마만큼의 청정 조립토를 회수하여 정화 비용을 절감할 수 있는가입니다. 토양세척 공정은 오염물질이 비표면적이 넓은 미세토(실트·점토)에 집중 흡착된다는 토양화학적 특성에 기반하며, 수력사이클론의 분급 컷포인트(d50) 설정과 슬러리 고형물 농도 제어가 전체 수율과 탈수 케이크 발생량을 좌우합니다. 입도별 흡착 기전, 사이클론 분급 메커니즘, 가상 설계 조건에 따른 건토 기준 물질수지 계산 예제, 필터프레스 탈수 사양을 짚어봅니다. 계산 예제는 산술 구조를 보여주는 것이며 실제 회수율을 보장하지 않습니다.
토양세척 공정 개념 (텍스트 요약)
- 트롬멜 등으로 조립분을 선별하고 하이드로사이클론으로 미립분을 분리하는 입도 분급 공정이 기본 구성입니다.
- 분급된 조립분의 질량 비율은 정화 기준에 합격한 회수율과 다릅니다. 오염물질이 조립분에 남아 있을 수 있어 세척 후 분석이 필요합니다.
- 공정수의 재순환율과 물수지는 실측으로 확인해야 하며 100% 폐회로를 전제하지 않습니다.
※ 이 주제의 기술 도해는 수치·표현의 사실관계 재검증이 끝날 때까지 공개를 보류하고 텍스트 요약으로 대체했습니다.
토양 입경별 오염물질 분포와 분급 공정 설계 원리
유류(석유계총탄화수소, TPH) 및 중금속 등 대부분의 토양오염물질은 비표면적이 넓고 양이온 교환용량이 높은 0.075 mm(No.200체) 미만의 실트 및 점토질 미세토 입자 표면에 집중 흡착되는 물리화학적 특성을 지닙니다.
- 조립질 토양 (자갈, 모래, >0.075 mm): 비표면적이 작아 오염물질 흡착량이 적으며, 마찰 세척·분급으로 표면 오염물질의 분리를 검토합니다. 분리 조립토가 우려기준을 충족하는지는 세척 후 시료 분석과 해당 검증 절차로 확인해야 합니다.
- 미세질 토양 (실트, 점토, <0.075 mm): 비표면적이 넓고 표면 전하가 높아 오염물질이 상대적으로 집중되는 경향이 있으므로, 수력 분급으로 분리 농축하여 탈수 케이크로 처분하는 방식을 검토합니다. 오염물질의 입도별 분포는 시료 분석으로 확인해야 합니다.
- 분급 컷포인트(d50) 설정: 절단 입경은 토질과 오염물질 분포에 따라 설정하며, 0.075 mm(75 ㎛) 전후가 기준으로 거론되는 경우가 있습니다. 구체적 값은 시험으로 결정합니다.
가상 설계 조건에 따른 건토 기준 물질수지 계산 예제
입도 분율을 가정했을 때 건토 질량이 어떻게 배분되는지 보여주는 산술 예제입니다. 건토 질량 배분과 케이크 질량만 다루며, 물수지와 오염물질 수지는 포함하지 않습니다.
| 구분 | 설계 입력 변수 (가정 조건) | 산출 물질수지 결과 | 공학적 해석 및 처리 경로 |
|---|---|---|---|
| 원토양 투입 | 시간당 100 t/h (초기 함수율 15% 가정) | 건조 토사 기준 85.0 t/h, 수분 15.0 t/h | 원토 TPH 농도 3,500 mg/kg (2지역 기준 초과) 가정 |
| 1차 스크리닝 (자갈) | 원토 건조토 중 자갈(>4.75 mm) 20% 분율 | 회수 자갈: 17.0 t/h (건조 기준) | 세척 후 농도와 재활용 가능 여부는 분석·시험 전 미확정 (예제는 농도 달성을 가정하지 않음) |
| 2차 마찰세척 및 사이클론 (모래) | 원토 건조토 중 모래(0.075~4.75 mm) 55% 분율 | 회수 모래: 46.75 t/h (건조 기준) | d50=75 ㎛ 분급을 가정. 세척 후 농도와 우려기준 충족 여부는 분석·시험 전 미확정 |
| 건토 중 조립분 합계 (정화토 회수율 아님) | 자갈(17.0 t/h) + 모래(46.75 t/h) | 총 63.75 t/h (건토 대비 조립분 75.0%) | 1차 분리 대상으로 가정한 조립분의 질량 비율이며, 습윤 유입량 대비 감량화율이나 정화토 회수율이 아님. 정화토 회수율, 물수지, 오염물질 수지는 별도 시험 전 미확정 |
| 3차 미세토 슬러지 탈수 | 원토 건조토 중 실트·점토(<0.075 mm) 25% 분율 | 건조 미세토: 21.25 t/h (TPH 농축) | 필터프레스 탈수(케이크 함수율 40% 가정 시): 습윤 케이크 약 35.4 t/h 위탁 처분 |
※ 상기 계산은 건토 질량 배분의 산술 구조를 설명하기 위한 가상 설계 예시입니다. 물수지는 닫히지 않은 상태입니다: 유입 수분 15.0 t/h와 케이크 수분 약 14.17 t/h(35.4167 t/h × 0.40)의 차이 약 0.83 t/h만으로는 세척수 투입, 사이클론 오버플로우, 공정수 재순환, 조립분 부착수를 설명할 수 없으므로 이 예제는 물 수지를 완성한 것이 아닙니다. 실제 현장 회수율은 원토양의 체분석 곡선, 오염물질 결합 형태, 처리 가능성 시험 결과에 따라 달라집니다.
수력사이클론 분리 메커니즘과 운전 파라미터 제어

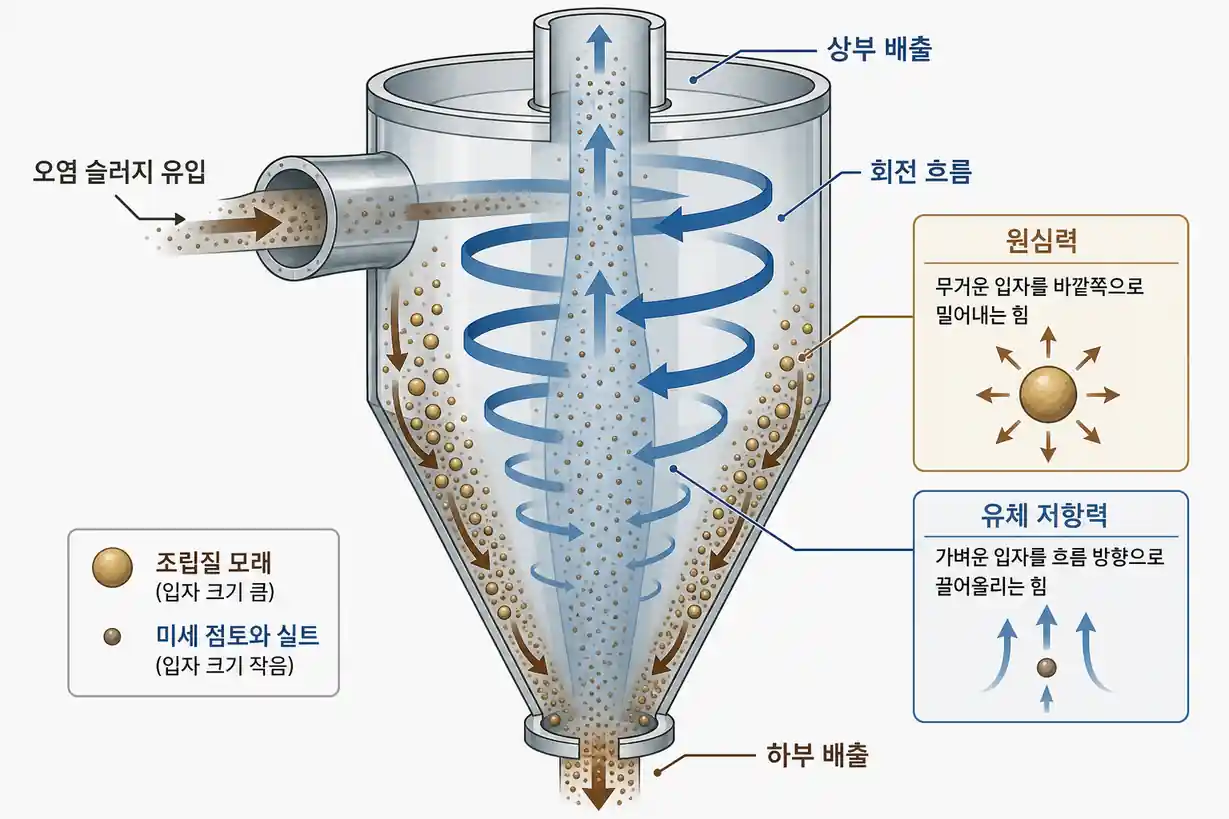

수력사이클론은 원심력과 유체 항력의 상호작용을 이용하여 슬러리 상태의 오염토양을 고속으로 분급하는 핵심 기기입니다.
- 원심 분리 원리: 사이클론 인렛으로 가압 유입된 토양 슬러리는 원추형 콘 내부에서 고속 와류를 형성합니다. 무거운 모래 입자는 외벽을 타고 하부 배출구(언더플로우)로 낙하 배출되고, 가벼운 미세토와 세척수는 중심 상승 와류를 타고 상부 배출구(오버플로우)로 분리 배출됩니다.
- 슬러리 고형물 농도 최적화: 마찰 세척 단계에서는 입자 간 마찰을 확보하기 위해 상대적으로 고농도 슬러리로 운전하고, 사이클론 인입 단계에서는 분급 정밀도를 위해 희석수를 혼합해 저농도로 조절하는 방식이 쓰입니다. 구체적 농도는 장비 사양과 시험 결과에 따라 정합니다.
- 배관망 이송 유속 기준: 대용량 슬러리 배관 내 모래 입자 침강 폐색을 방지하기 위해 이송 유속을 설계 조건에 맞게 관리하며, 내마모 재질의 배관을 적용하는 경우가 있습니다.
슬러지 탈수 공정 및 필터프레스 형식별 운전 기준
사이클론 오버플로우로 배출된 미세토 현탁액은 함수율을 낮추어 적법하게 위탁 처분해야 합니다. 필터프레스는 장비 형식에 따라 운전 제어가 구분됩니다.
- 일반 챔버형 필터프레스 (압력여과 단일 방식): 오목한 여과판만으로 구성되어 슬러리 공급 펌프의 압입 여과 단일 공정으로 케이크를 형성합니다.
- 멤브레인형 필터프레스 (압력여과 후 격막 압착 방식): 1차 압력여과 충진 후 여과판 내부 탄성 격막에 고압수나 공기를 주입하여 케이크 간극수를 한 번 더 짜내는 설비로, 점토질 미세토의 케이크 함수율을 낮출 때 유리합니다.
- 허용 압력 안전 관리: 여과 및 격막 압착 압력은 장비 제작사 매뉴얼의 허용 최대압력 사양 범위 내에서 제어하여 여과판 파손을 방지합니다.
- 여과포 사양: 미세 점토의 눈막힘을 방지하기 위해 폴리프로필렌 재질의 모노필라멘트 여과포를 적용합니다.
토양세척 및 분급 공정 종합 매트릭스
| 단위 공정 | 주요 장비 | 핵심 설계·운전 기준 | 현장 실무 관리 포인트 |
|---|---|---|---|
| 1차 물리적 선별 | 진동 스크린, 바스크린 | 절단 입경 2.0 mm / 0.075 mm | 자갈·모래 조립분 표면 박리·회수; 적합성은 분석으로 확인 |
| 2차 마찰 세척 | 대향형 마찰세척기 | 고농도 슬러리 (60~70 wt%) | 입자 간 마찰 전단력으로 피막 박리 유도 |
| 3차 수력 분급 | 수력사이클론 | 저농도 슬러리 (15~20 wt%), d50=75 ㎛ | 장비 사양 범위 내 인입 압력 관리, 언더플로우 조립분 분리 |
| 슬러지 탈수 | 챔버형 / 멤브레인형 필터프레스 | 장비 허용 정격 압력 준수, PP 여과포 | 케이크 함수율 저감 및 폐기물 적법 위탁 |
| 세척수 순환 수처리 | 응집침전조, 모래·활성탄 여과기 | 부유물질 관리, 폐쇄 순환 재이용 | 세척 라인 재투입 및 보충수 최소화 |
자주 묻는 질문
Q1. 세척 후 회수된 모래는 바로 건설 현장에 재활용할 수 있나요?
A. 공인 토양관련전문기관의 정화완료 검증 시험을 거쳐 해당 부지의 법정 토양오염 우려기준 이하를 충족하고, 건설 골재 품질 규격을 만족하면 현장 되메움재 및 도로 성토재로 적법하게 재활용할 수 있습니다. 자세한 되메움 검증 절차는 되메우기 토사 청정성 검증 가이드를 참고하십시오.
Q2. 점토 함량이 50%가 넘는 지반에도 토양세척이 경제적인가요?
A. 점토·실트 함량이 높으면 분급으로 분리되는 조립토 물량이 줄고 탈수 케이크 발생량이 늘 수 있어 물리적 세척 단독 적용의 타당성을 신중히 검토해야 합니다. 세척 후 회수토는 오염물질 분석 결과가 기준을 충족하고 재활용 관련 법령 요건을 확인한 뒤에 활용할 수 있습니다. 이 경우 열탈착공법이나 지상 생물학적 처리와의 복합 공정을 검토해야 하며, 본 포털의 12대 정화공법 탐색기에서 대안을 비교할 수 있습니다.
