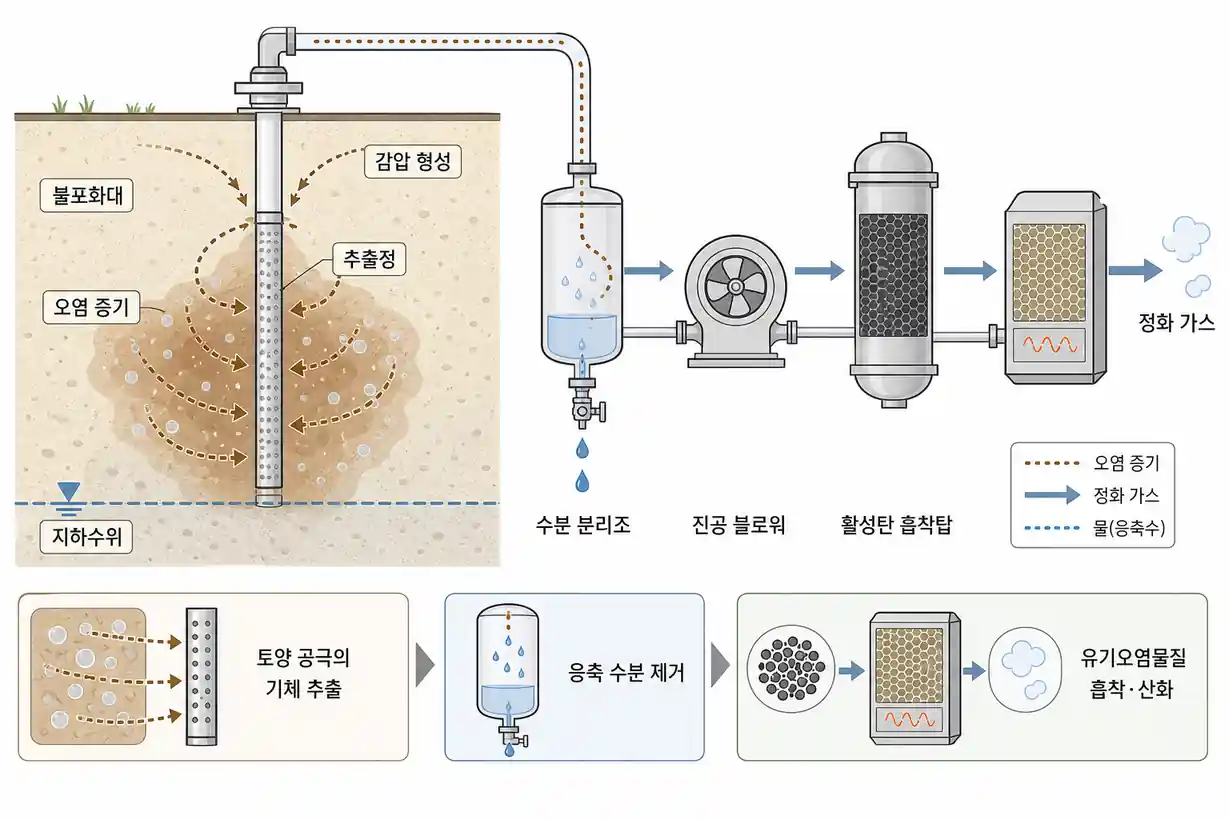

도심지 주유소 부지나 가동 중인 공장 하부처럼 상부 구조물로 인해 대규모 굴착이 불가능한 현장에서 휘발성 유류 및 용제 오염이 발견되었을 때, 가장 우선적으로 검토되는 비굴착 공법 중 하나가 토양증기추출법입니다. 토양증기추출은 지하수위 상부의 불포화대에 음압을 인가하여 토양 공극 내 유증기를 강제 추출하는 기술로, 지반의 공기투과계수와 오염물질의 헨리 상수가 공법 성패를 결정합니다. 토양증기추출법의 적용성 평가 기준, 진공 파일럿 시험 및 유효 영향반경 산정 원리, 지하수위 변동 및 공기주입법 연계 방안을 체계적으로 분석합니다.
토양증기추출 설계 변수 (텍스트 요약)
- 유효 영향반경, 필요한 진공 수준, 추출 가스 처리 효율은 토성, 함수율, 추출정 배치, 오염물질 특성에 따라 달라집니다.
- 이 값들은 현장 파일럿 시험으로 결정하며, 일반화된 수치나 포집률을 제시하지 않습니다.
※ 이 주제의 기술 도해는 수치·표현의 사실관계 재검증이 끝날 때까지 공개를 보류하고 텍스트 요약으로 대체했습니다.
토양증기추출법 현장 적용성 평가 및 설계 검토 매트릭스
SVE 공법은 오염물질의 휘발성과 지반의 통기성이 일정 기준 이상을 충족해야만 기술적·경제적 타당성을 확보할 수 있습니다.
| 핵심 설계 인자 | 적합 적용 기준 (Good Feasibility) | 제한 및 배제 기준 (Poor / Infeasible) | 실무 엔지니어링 대책 |
|---|---|---|---|
| 오염물질 헨리 상수 (H) | 무차원 헨리 상수 > 0.05 (증기압 > 0.5 mmHg, 비점 < 150°C) | 헨리 상수 < 0.01 (비점 > 200°C 고비점 중유, 윤활유, 중금속) | 고비점 유류는 지상 굴착 후 열탈착공법 또는 지중 열가열 연계 |
| 지반 공기투과계수 (ka) | 사질토, 자갈토 (ka > 10-11 m², 투수계수 k > 10-3 cm/s) | 점토, 실트질 토양 (ka < 10-13 m²) | 저투수 점토층은 공압 파쇄(Pneumatic Fracturing)로 균열망 인공 형성 |
| 지하수위 심도 (불포화대 두께) | 지표면 아래 2.0 m 이상 불포화대 형성 | 지하수위 심도 1.0 m 미만 (추출 스크린 침수) | 수위 강하 웰포인트 병행 또는 이중상 추출법 시스템 적용 |
| 지표면 피복 상태 | 아스팔트, 콘크리트 등 불투수 포장층 존재 (단락 흐름 방지) | 비포장 나대지 (지표 대기 공기 유입으로 지중 음압 누출) | 지표면에 HDPE 불투수 시트 피복(Surface Seal) 시공 |
현장 진공 파일럿 시험 및 유효 영향반경 산정 절차
SVE 추출정의 적정 배치 간격과 송풍기(Blower) 용량을 산정하기 위해서는 현장 단일정 진공 시험(Pilot Test)이 선행되어야 합니다.
- 1. 파일럿 진공정 및 관측정망 설치: 중앙에 시험 추출정 1개소를 설치하고, 거리별(예: 2m, 4m, 6m, 10m)로 진공 계측용 다점 관측정을 일직선 및 방사상으로 배치합니다.
- 2. 단계별 유량·압력 시험 (Step-Drawdown Test): 블로어를 가동하여 단계별 진공압(-10, -20, -30 kPa)을 인가하면서 각 관측정의 진공압 감쇄와 추출 유량(m³/min), 추출 가스 농도(PID / FID 계측)를 실시간 기록합니다.
- 3. 유효 영향반경(Radius of Influence, ROI) 도출: 관측정 거리(r)와 진공압(P) 데이터를 반대수 그래프에 플롯하여, 지중 공기 교환을 유도할 수 있다고 시험 설계에서 정한 최소 진공압이 도달하는 거리를 유효 영향반경으로 결정합니다. 영향반경은 토성, 함수율, 추출정 구조에 따라 크게 달라지므로 일반 수치를 제시하지 않으며, 추출정 간격은 현장 시험으로 얻은 영향반경과 중첩 여부를 고려해 설계합니다.
※ 상기 수치는 일반적인 사질토 지반의 시험 설계 예시이며, 실제 추출정 수량과 배치 간격은 현장 지질 주상도와 파일럿 시험의 진공 감쇄 기울기에 따라 결정해야 합니다.
복합 연계: 공기주입법 및 이중상 추출법
오염물질이 지하수위 경계면(Capillary Fringe)이나 포화 대수층 상부까지 확산된 현장에서는 SVE 단독 적용의 한계를 극복하기 위해 복합 시스템을 구축합니다.
- 에어스파징(Air Sparging, AS) 연계: 포화 대수층 하부에 주입관을 매설하고 압축 청정 공기를 고압 주입(Sparging)하여, 지하수에 용존된 휘발성 유기화합물을 기포 형태로 탈기시켜 상부 불포화대로 밀어 올린 후 SVE 진공정으로 포집합니다.
- 이중위상추출(Dual-Phase Extraction, DPE): 고진공 펌프를 사용하여 지하수(액상)와 오염 유증기(기상)를 단일 배관으로 동시 흡입 추출함으로써 모세관 연약층을 노출시키고 오염 플룸을 신속히 제거합니다.
열탈착 기술과의 공학적 역할 분담 안내
SVE는 상온에서 기화 가능한 저비점 휘발성 물질(벤젠·톨루엔·자일렌, 트리클로로에틸렌 등)의 비굴착 처리에 최적화되어 있습니다. 반면 끓는점이 높은 벙커C유, 윤활유, 다환방향족탄화수소 등 난분해성 고비점 유류는 SVE만으로 기화되지 않으므로, 토양을 굴착하여 150~600°C로 가열하는 열탈착 공정을 적용해야 합니다. 로터리 킬른의 온도 제어와 배출가스 정화에 관한 상세 기술 기준은 열탈착 공정의 적정 운전 온도 제어 및 배출가스 처리 전문 가이드를 참고하십시오.
자주 묻는 질문
Q1. SVE 공법의 정화 완료 여부는 어떻게 판정하나요?
A. 추출 배출가스의 유증기 농도가 점근선(Asymptotic Level)에 도달하여 더 이상 농도가 줄어들지 않을 때, 블로어를 1~2주간 일시 정지한 후 반등 시험(Rebound Test)을 수행합니다. 농도 재반등이 없으면 토양 시료를 채취하여 지정된 토양관련전문기관의 정화 검증을 거칩니다. 관할 기관 검증 절차는 토양정밀조사 지침을 참조하십시오.
Q2. 추출된 배출가스는 대기로 바로 방출할 수 있나요?
A. 불가능합니다. 고농도 휘발성 유기화합물이 포함된 추출 가스는 수분 분리기를 거친 후 활성탄 흡착탑 또는 축열식 연소산화설비를 통과하여 대기환경보전법 배출허용기준 이하로 정화한 뒤 배출해야 합니다.
