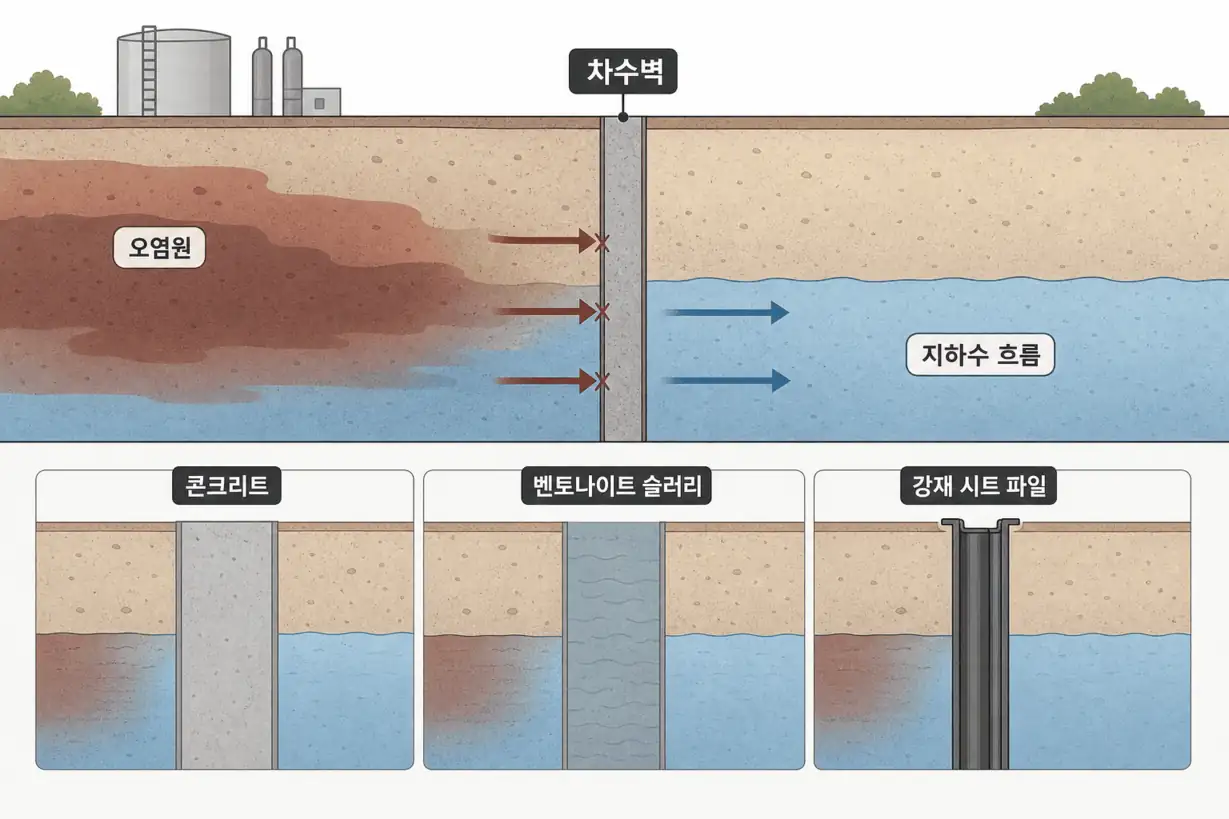

연직 차수벽은 정화 부지 경계부에서 오염 지하수의 대외 유출과 주변 청정 지하수의 유입을 격리 차단하여 오염 플룸 확산을 통제하는 대표적 지반환경 구조물입니다. 슬러리월, 시트파일, 소일시멘트 연속벽 등 주요 공법별 투수계수 목표 확보 방안과 하부 난투수층 근입 깊이 산정 등 설계 시 검토하는 사항을 짚어봅니다. 목표값은 부지별 설계 목표 예시이며 법정 기준이 아닙니다.
연직 차수벽 설계 개념 (텍스트 요약)
- 연직 차수벽은 오염 지하수의 이동을 차단하거나 수리적으로 제어하는 구조물로, 오염물질을 정화하는 공법이 아닙니다.
- 투수계수 목표, 근입 깊이, 재료 구성은 부지별 수리 해석과 설계 시방서로 정하며 법정 단일 기준으로 정해져 있지 않습니다.
- 완전 차단을 전제하지 않고 침투·우회·장기 성능을 모니터링해야 합니다.
※ 이 주제의 기술 도해는 수치·표현의 사실관계 재검증이 끝날 때까지 공개를 보류하고 텍스트 요약으로 대체했습니다.
연직 차수벽 주요 공법별 재질 특성 및 차수 성능 비교
지반 조건 및 오염물질 종류에 따라 최적의 차수벽 공법을 선정해야 합니다.
- 토사-벤토나이트 슬러리월: 벤토나이트 슬러리로 굴착공을 안정화한 후 혼합토를 타설하여 투수계수
k ≤ 1.0 × 10-7 cm/s를 설계 목표 예시로 하는 연속 차수벽을 형성합니다. 목표값과 실제 성능은 부지별 설계와 시공 품질, 모니터링 결과로 확인합니다. - 시멘트-벤토나이트 슬러리월: 시멘트 경화 반응을 통해 구조적 강도를 함께 확보하며, 도심지 인접 굴착 안정성이 요구되는 구간에 적합합니다.
- 강재 시트파일: 인터록 이음부에 팽창성 수밀 지수재를 충진하여 시공하는 방식으로, 신속한 가설 차수벽 시공 및 정화 완료 후 회수가 가능합니다.
- 고밀도 폴리에틸렌 차수 시트 지중 매설벽: 2.0 mm 이상의 고밀도 폴리에틸렌 차수막을 특수 트렌처로 연속 매설하여 유기용제(휘발성 유기화합물) 및 침출수 차단성을 극대화합니다.
유기점토 개질을 활용한 흡착형 반응성 차단벽 설계
단순 물리적 차수벽은 고농도 비수성액체나 유류 탄화수소에 장기 노출 시 점토 광물의 팽창성이 저하되어 투수계수가 증가할 수 있습니다.
- 유기점토의 흡착 메커니즘: 천연 벤토나이트의 층간 양이온을 4급 암모늄염 등 양이온 계면활성제로 치환 개질하여 친유성 흡착 표면을 형성합니다. 이를 통해 순수 탄화수소, 유류 및 다환방향족 탄화수소를 지반 내에서 영구 고정 흡착합니다.
- 반응성 차단벽 적용: 차수벽 혼합재에 유기점토를 2~5 wt% 혼합 타설하면, 물리적 차수 기능과 함께 유류 유기오염물질을 흡착하는 화학적 2중 방어선이 구축되어 하류부 지하수 확산을 안정적으로 차단합니다.
차수벽 재질별 엔지니어링 성능 비교 매트릭스
| 차수벽 재질 | 투수계수 | 내화학성 및 수밀성 | 현장 실무 적용성 |
|---|---|---|---|
| 토사-벤토나이트 | 10-7 ~ 10-8 cm/s | 무기 오염물 차단 우수, 유기용제 노출 시 점증 | 대규모 부지 영구 차수벽 표준 공법 |
| 유기점토 복합 차단벽 | 10-7 ~ 10-8 cm/s | 유류 및 비수성액체 흡착 차단 강화 | 고농도 유류 저장시설 주변 완충 차단벽 |
| 강재 시트파일 + 지수재 | 10-6 ~ 10-7 cm/s | 이음부 시공 품질에 의존 | 정화 공사 중 가설 가물막이 및 흙막이 겸용 |
| 고밀도 폴리에틸렌 차수 시트벽 | 10-11 ~ 10-12 cm/s | 모든 유류 및 산·알칼리에 우수한 내화학성 | 매설 트렌치 융착 및 찢김 방지 품질관리 필수 |
자주 묻는 질문
차수벽 하부는 어디까지 관입 시공해야 합니까?
지하수의 하부 우회(차수벽 하부 침투수)를 안정적으로 차단하기 위해, 불투수성 암반층 또는 연약 점토 불투수층 내부로 최소 1.0 ~ 1.5 m 이상 근입(불투수층 근입 깊이) 시공하는 것이 표준 원칙입니다.
차수벽 시공 후 차수 성능은 어떻게 검증합니까?
차수벽 내외측에 지하수 관측정을 쌍으로 설치하고, 양수 시험을 통한 수위 강하 곡선 분석 및 미량 추적자 시험을 통해 현장 유효 투수계수를 정밀 검증합니다.
